家具図面の「逃げ寸法」とフィラーの決め方｜現場で家具が入らない失敗を防ぐ

2026.09.24 ／ 家具図面 ／ 家具 ／ 図面

「図面どおりにつくったのに、現場で家具が入らない」

家具工事でいちばん避けたいトラブルです。原因をたどると、多くの場合は家具の寸法そのものではなく、壁と家具のあいだの「逃げ寸法」と、それを隠す「フィラー」の決め方に行き着きます。

この記事では、家具図面を描くときに逃げ寸法とフィラーをどう決め、図面にどう描いておくかを、実務の目線でまとめます。家具図面の全体像（描く内容・図の種類・依頼時の資料）は、家具図面の作成（製作図・施工図）のページで詳しく解説しています。

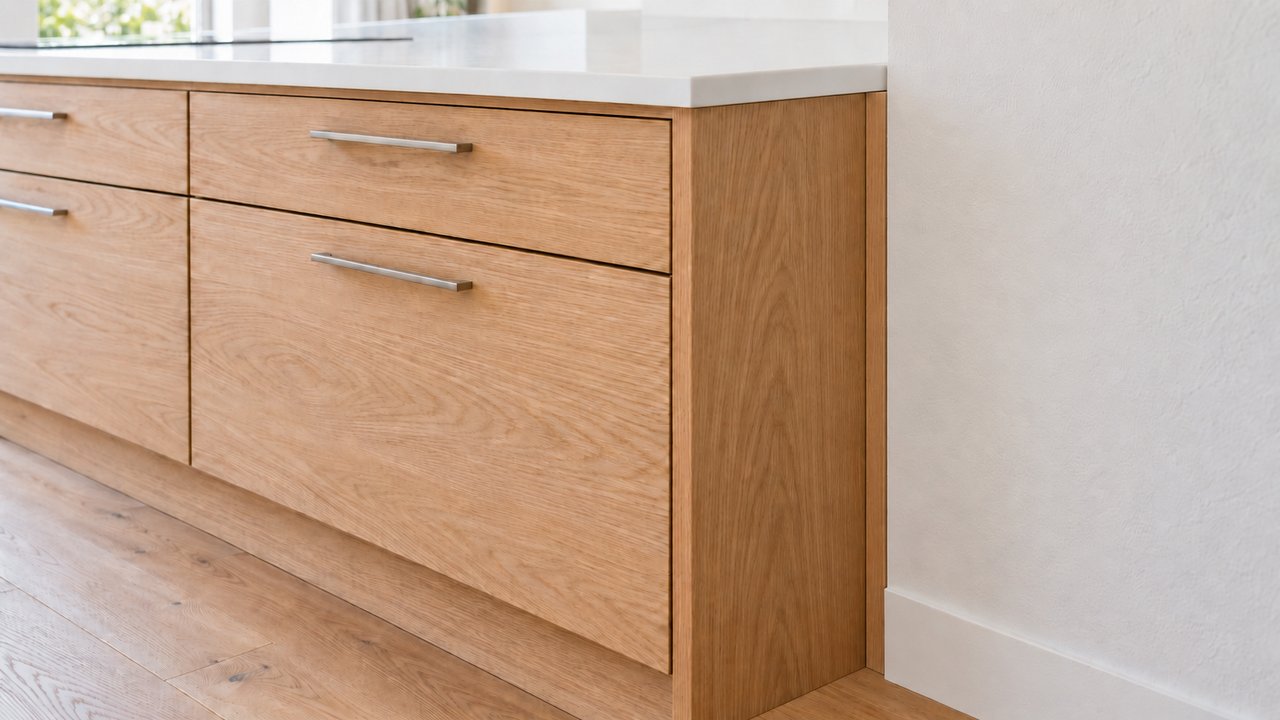

逃げ寸法とフィラーとは

逃げ寸法（クリアランス）は、家具を壁や天井のあいだに納めるときに、あえて空けておく隙間のことです。建物の壁は、図面上はまっすぐでも、実際には数ミリ単位で傾いていたり、波打っていたりします。家具を空間の寸法ぴったりにつくると、少しの誤差で入らなくなります。

フィラーは、その隙間をふさぐための細い板です。家具本体は小さめにつくって据え付け、最後に現場でフィラーを壁の形に合わせて削り、隙間を見えなくします。

逃げ寸法はどれくらい取るか

決まった規格があるわけではなく、壁の仕上げ・工事の段階・家具の大きさで変わります。私達が図面を描くときの考え方は次のとおりです。

特に見落としやすいのが最後の項目です。背の高い家具は横に寝かせて運び込み、現場で起こして立てます。家具の高さが天井より低くても、起こす途中の対角線の長さが天井を超えると立てられません。家具図面では、高さ方向の逃げもあわせて確認しておきます。

フィラーはどこに、どの幅で入れるか

フィラーの位置と幅は、見た目と使い勝手の両方で決めます。

• 壁との取合い：いちばん基本の位置。壁の傾きを削って合わせる「削りしろ」を見込んで幅を決める
• 扉の吊元（丁番側）が壁に近いとき：扉を開くと扉の厚みや取手が壁に当たるため、フィラーで扉を壁から離す
• 巾木・廻り縁・窓枠との取合い：出っ張りをかわすため、その厚み以上のフィラーが要る
• 家具どうしの継ぎ目：分割して搬入する家具では、継ぎ目にフィラーを入れて誤差を吸収することもある

2つ目の「扉と壁」は、図面では気づきにくい失敗です。スライド丁番の扉は、開くときに扉の角が吊元側へ少し回り込みます。壁ぎりぎりに扉があると、90度も開かずに当たってしまいます。金物の開き角度と扉の厚み、取手の出っ張りを確かめて、フィラーの幅を決めます。

上は、私達が作成した洗面カウンターの家具図面の例です（一部を伏せています）。平面図の端にフィラーの幅、その内側に有効寸法を描き、材料欄にはフィラーの材料と仕上げも書いています。フィラーは本体と同じ材料で色をそろえるのが基本ですが、図面に書いていないと、現場で別の材料があてられてしまうこともあります。

図面に描いておくこと

逃げ寸法とフィラーは、決めただけでは伝わりません。家具図面には次の情報を載せておきます。

1. 空間の寸法（壁から壁）と、それがどの時点の寸法か（設計寸法か、実測寸法か）
2. 家具本体の寸法と、フィラーの幅・位置
3. フィラーの材料・仕上げ・色番と、現場で削って合わせるかどうか
4. 扉の開き勝手と、壁・建具・隣の家具との干渉がないことの確認
5. 壁との隙間をシール（コーキング）で仕上げるかどうか

扉が建具と近い場合は、建具の開き方向や枠の見付けも関係します。家具と建具を一緒に検討したいときは、木製建具図面とあわせて描くと食い違いを防げます。

私達の現場でも起きた失敗と、確認のコツ

私達の現場でも、壁の仕上げ前の設計寸法だけで家具図面を描き、あとで仕上げ材の厚みの分だけ空間が狭くなって、フィラーの幅がほとんど残らなかったことがあります。そのときは現場でフィラーを細く削って何とか納めましたが、左右で幅がそろわず、見た目の良くない仕上がりになりました。

それ以来、作図の前に必ず次の3点を確認しています。

• その寸法は仕上げ前か、仕上げ後か（石膏ボードの上にさらにパネルやタイルが貼られないか）
• 家具と壁の取合いに、巾木や見切りが入らないか
• 現場で実測する機会があるか（あるなら、実測後に寸法を確定させる段取りを組む）

どれも、作図の前に質疑として出しておけば、費用をかけずに決められることです。

まとめ

• 家具は空間ぴったりにつくらず、逃げ寸法を取ってフィラーで隙間を埋める
• 逃げの量は、採寸の時点（仕上げ前か後か）と家具の大きさで変える。高さ方向と搬入時の対角線も確認する
• フィラーは壁との取合いだけでなく、扉の吊元・巾木・窓枠をかわすためにも入れる
• 図面にはフィラーの幅・位置・材料・仕上げと、寸法がいつのものかを書いておく

壁まわりの造作や見切りとの取合いが多い場合は、造作図面と一緒に検討するのがおすすめです。逃げ寸法やフィラーまで描き込んだ家具図面の作成は、こちらからご相談ください。
