家具図面で引出しのスライドレールをどう描くか｜側面取付・底付けと、レール長さ・すき間・引出し寸法の決め方

2026.10.22 ／ 家具図面 ／ 家具

「引出しの箱、本体の内法いっぱいで描いたら入らないと言われました」「スライドレールの長さは、どこを測って決めればいいですか」

引出しは、家具の中でも寸法の決め方に決まりごとが多い部分です。とくにスライドレールは、引出しの箱と本体の間に入る金物なので、レールの種類が決まらないと箱の幅も奥行きも決められません。家具図面全体の描き方は家具図面の作成（製作図・施工図）でまとめています。この記事では、引出しのスライドレールを図面にどう描くか、レール長さ・すき間・引出しの寸法の決め方に絞ってお話しします。

スライドレールの種類で、引出しの描き方が変わる

どの種類を使うかで、引出しの箱の作り方そのものが変わります。図面を描き始める前に、レールの種類と品番の候補を決めておくのが近道です。

決める3つの寸法

1. すき間（引出しの箱の外幅）

側面取付のレールでは、本体の内法と引出しの箱の外幅の差が、左右のレールの厚みになります。一般的なボールベアリングのレールは片側12.7mm前後が基準で、メーカーによっては「左右のすき間を12.5〜14mmの範囲で」のように幅を持たせた指定があります。

• 引出しの箱の外幅 ＝ 本体の内法 −（片側のすき間 × 2）
• すき間が狭すぎるとレールが入らない、広すぎるとレールが外れたりガタついたりする

底付けのレールは考え方が違い、本体の内法から引出しの内幅を求める計算式がメーカーの技術資料に載っています。側板の厚みも決まった範囲でしか使えないので、製品の資料を見ながら描きます。

2. レール長さ（呼び寸法）

レールの長さは、250・300・350・400・450mm…と50mm刻みで用意されている製品が多く、本体の内側の奥行きから選びます。注意したいのは、内側の奥行きは「本体の奥行き」そのものではないことです。

• 背板の厚み、背板の後ろの配線スペース
• 引出しの前板（扉）の厚みと、前板を箱より前に付けるかどうか
• 奥にあるコンセント・配管・壁の出っ張り

これらを差し引いた奥行きに納まる一番長いレールを選び、引出しの箱の奥行きもそれに合わせます。

3. 耐荷重と引き出す量

書類・食器・工具など、中に入れる物の重さで耐荷重を選びます。奥まで使う引出しなら3段引き、奥行きの浅い小物入れなら2段引きでも足りることがあります。

図面に書くこと

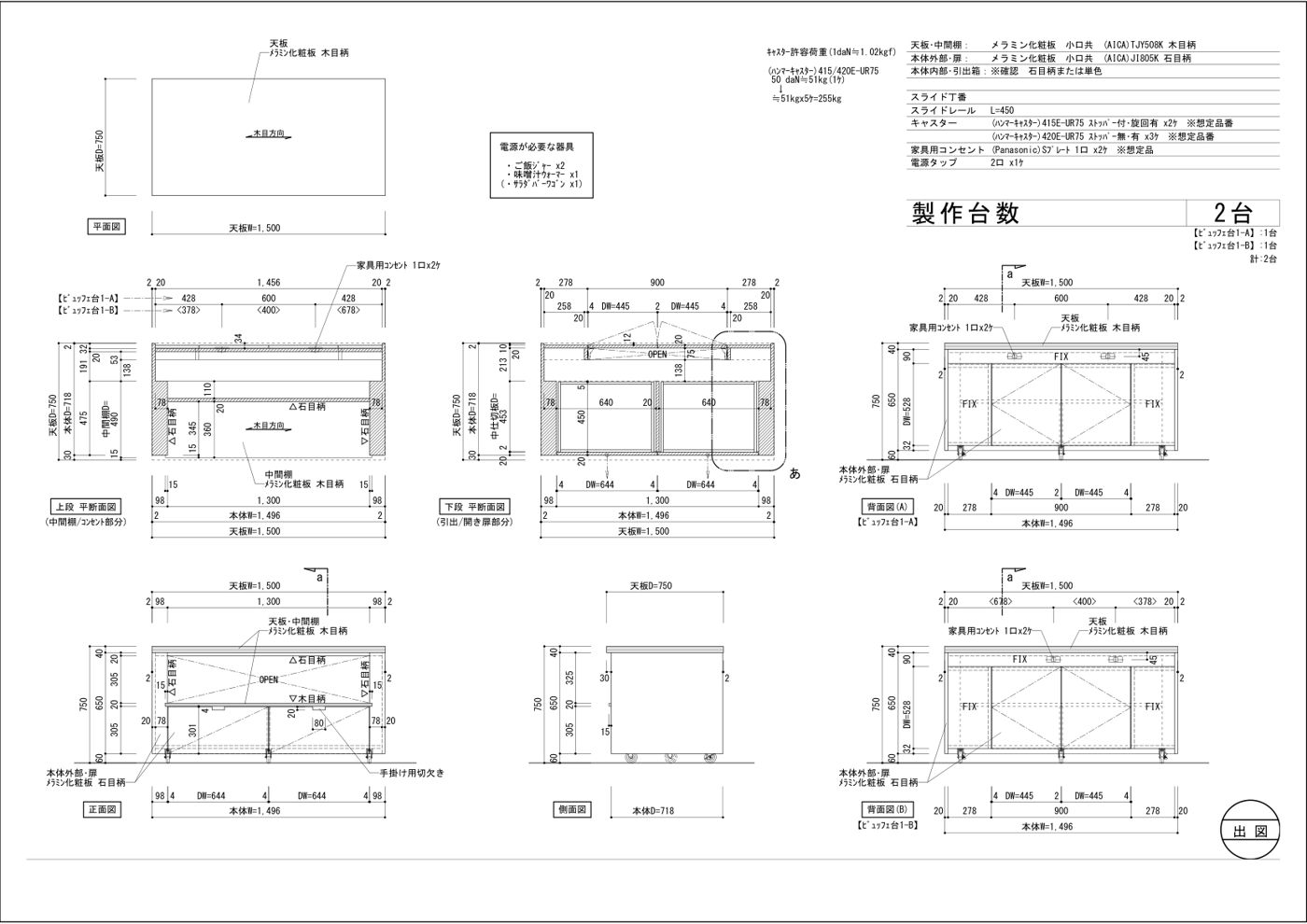

• 仕様欄：レールの種類と品番、長さ（例：L=450）、ソフトクローズの有無。上の図面例のように、金物の一覧に並べて書いておくと拾い漏れがありません
• 平断面図：本体の内法・引出しの箱の外幅・左右のすき間を、寸法線で分けて入れる
• 側断面図：引出しの箱の奥行き・レール長さ・背板までのあき
• 前板と箱の寸法を分けて書く：見える前板の大きさと、中の箱の大きさは別の寸法です

引出しの上に開き扉があるときは、扉の丁番や取っ手と引出しの前板が当たらないかも同じ図で確かめます（扉の丁番の描き方は家具図面でスライド丁番をどう描くかで紹介しています）。

よくある失敗

• 引出しの箱を内法いっぱいで描いた：レールの入るすき間がなく、箱を作り直しになる
• 本体の奥行きでレール長さを選んだ：背板や奥の配線に当たって、レールが付かない
• 底付けのレールなのに、側面付けと同じ箱で描いた：側板の厚みや底板の位置が合わず、取り付けられない
• 隣の扉・壁ぎわを見ていなかった：前板が扉の取っ手や壁の出っ張りに当たって、全部引き出せない

私達の現場でも、引出しの図面では「本体の内法」「レールのすき間」「箱の外幅」を必ず別々の寸法で描くようにしています。1本の寸法にまとめてしまうと、製作のときにどこを基準にしたのかが分からなくなるからです。壁や窓まわりに作り付ける引出し収納では、造作図面や建具図面との取り合いもあわせて確かめます。

まとめ

• スライドレールは種類（側面取付・底付け・ローラー）で引出しの作り方が変わる。描く前に種類と品番の候補を決める
• 側面取付は片側12.7mm前後のすき間が基準。箱の外幅＝内法−すき間×2
• レール長さは本体の内側の奥行きから、背板・配線・前板を差し引いて選ぶ
• 図面には品番・長さ・すき間・箱の寸法を分けて書く

引出しや収納家具の家具図面の作成はこちらからご相談ください。
