建具図面の「有効開口」はどこを測るのか｜枠の寸法との違いと、開き戸・引戸で差し引く寸法

2026.10.14 ／ 建具図面 ／ 建具 ／ 図面

「建具表では幅800のドアなのに、車いすが通れる幅が足りないと言われた」「洗面所の扉は付いたのに、洗濯機が入らなかった」

こうした食い違いの多くは、「どこからどこまでの寸法か」をそろえないまま図面をやり取りしていることから起きます。建具の寸法には、枠の外側・枠の内側・扉の幅、そして実際に人や物が通れる「有効開口」があり、同じ「800」でも指しているものが違うことがあるからです。

この記事では、建具図面で有効開口をどこで測るのか、開き戸と引戸で何を差し引くのか、図面にどう書いておけば食い違いを防げるのかをまとめます。建具図面に描く内容の全体は木製建具図面の作成（製作図・施工図）のページで解説しています。

有効開口とは：実際に通れる幅と高さ

有効開口（有効幅・有効寸法とも呼ばれます）は、扉をいっぱいに開けたときに、実際に人や物が通れる幅と高さのことです。枠の内側の寸法（内法）から、通るときにじゃまになる部分を差し引いた寸法になります。

建具表に「W800」とだけ書いてあると、それが枠外なのか、内法なのか、有効なのかが読み手によって変わってしまいます。ここがすべての食い違いの出発点です。

開き戸は「開いた扉の厚み」と「戸当り」の分だけ狭くなる

開き戸を90度に開けると、扉そのものが開口の中に残ります。そのため、有効幅は内法よりも小さくなります。差し引くのは主に次のものです。

• 扉の厚み：吊元（丁番の側）で、開いた扉の厚みの分だけ開口がふさがる
• 戸当り：枠に付いている戸当りの出っ張りの分
• 取手・レバーハンドルの出：基準によっては、開いた扉から飛び出したハンドルの分まで差し引く

たとえば、壁の芯々が910mmの間仕切りに付ける片開き戸では、有効幅が700mm前後になることも珍しくありません。「扉の幅が800あるから大丈夫」と考えると、実際に通れる幅とは大きくずれます。

引戸は「引残し」と「戸の厚み」で決まる

引戸は、開けたときに扉が開口の外へ逃げるので、開き戸より有効幅を取りやすい建具です。ただし、次の2つで有効幅が変わります。

• 引残し：扉を引き切ったときに、開口の中に残る扉の幅。取手をつかめるように、また指を挟まないように、あえて残すことが多い
• 扉の小口・戸当り：引き込んだ扉の端（小口）や、反対側の戸当りの出っ張り

バリアフリーの基準では、引戸の有効幅は引残しや戸の厚みを含めずに測るのが一般的です。つまり、引き切った扉の端から、反対側の枠（戸当り）までが有効幅になります。

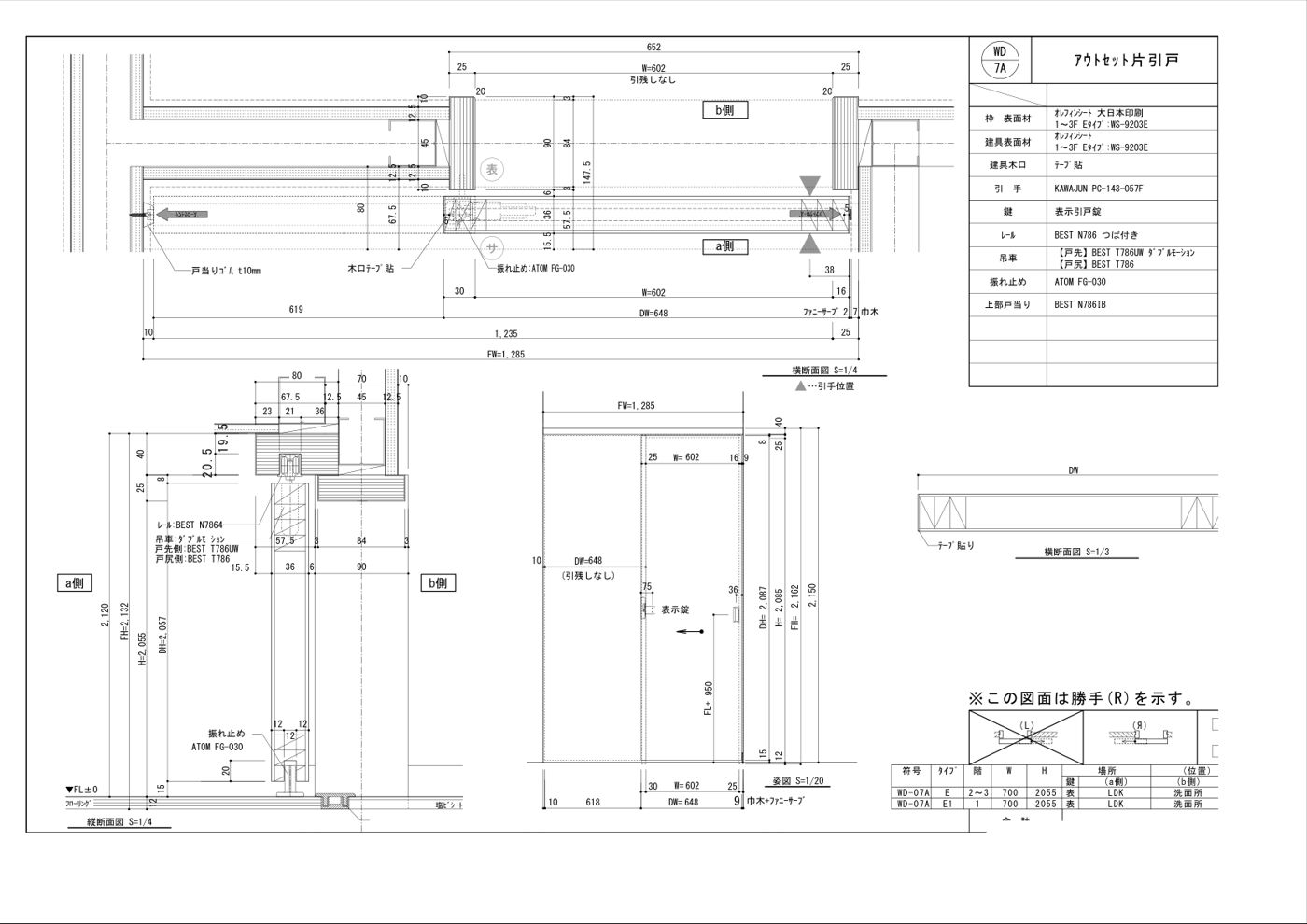

上の図は、アウトセットの片引戸の建具図面の例です。横断面図の上に、開口の内側の寸法と、そこから両側を除いた有効幅「W=602」を並べて書き、扉を引き切ったときに開口へ扉が残らないことを「引残しなし」と注記しています。扉の幅（DW）や枠の幅（FW）とは別に、通れる幅を1本の寸法線で示しておくと、誰が見ても有効開口が分かります。

基準で求められる有効幅の例

有効開口がとくに問われるのは、車いすや介助を考えた出入口です。代表的な基準の例は次のとおりです（適用される条件や細かな測り方は、それぞれの原典で確認してください）。

どの基準で判定するかによって、ハンドルの出を差し引くか、戸当りをどう扱うかといった測り方が少しずつ違います。図面には、どの基準の有効幅なのかを書き添えておくと、確認する人が迷いません。

図面に書いておくこと

私達の現場でも、建具の寸法の食い違いは「描いていなかった」よりも「どこの寸法か書いていなかった」ことで起きるほうが多いと感じています。有効開口については、次の4つを図面に残すようにしています。

• 有効幅を寸法線で示す：内法や扉幅とは別に、「有効○○」と分かる寸法を平面図（横断面図）に入れる
• 有効高さも示す：床（または敷居の上）から上枠の下端まで。ハイドアや吊戸では、レールやランナーの下端からになる
• 引残しと戸当りの寸法を書く：「引残し○○」「引残しなし」のように、有効幅が決まる理由を一緒に書く
• 建具表の「W×H」が何の寸法かを明記する：表の見出しや注記で「W・Hは枠外寸法」などとそろえる

現場でよくある失敗

• 建具表の「W800」を有効幅だと思い込んでいたが、実は内法寸法で、車いす対応の出入口として有効幅が足りなかった
• 洗面所の開き戸で、開いた扉の厚みとレバーハンドルの分だけ狭くなり、洗濯機や冷蔵庫が通らなかった
• 引戸の引残しを図面に書いておらず、取手の位置に合わせて現場で引残しを増やしたら、有効幅が基準を下回った
• ハイドアの有効高さを上枠の下端で考えていたが、実際は上吊りのレールの分だけ低かった

建具の有効開口は、家具の搬入や造り付け家具の取付とも関わります。大きな家具や設備機器が通る出入口は、家具図面・造作図面と同じタイミングで有効寸法を確認しておくと、搬入の当日に慌てずに済みます。

まとめ

• 有効開口は扉を開けた状態で、実際に通れる幅と高さ。枠外・内法・扉の寸法とは別のもの
• 開き戸は開いた扉の厚み・戸当り（基準によってはハンドルの出）の分だけ狭くなる
• 引戸は引残しと戸当りで決まる。引き切った扉の端から反対側の枠までが有効幅
• 基準の例はバリアフリー法の出入口80cm以上、住宅性能表示の等級5で800mm以上など。どの基準かを図面に書き添える
• 図面には有効幅・有効高さ・引残しを寸法で示し、建具表のW×Hが何の寸法かを明記する

家具の搬入や造り付け家具との取合いは家具図面、壁や天井まわりの納まりは造作図面のページもあわせてご覧ください。有効開口まで描き込んだ建具図面の作成は、こちらからご相談ください。
