家具図面の「承認」で何を決めるのか｜承認図の確認事項とチェックバックで失敗しない進め方

「承認図はもう出してあるのに、製作に入る直前になって取手の品番が変わった」「電話で決めたはずの棚の高さが、できあがった家具では違っていた」

家具工事のやり直しをたどっていくと、原因の多くは承認図の段階で決めきれていなかったことにあります。承認図は「とりあえず出す図面」ではなく、製作に入ってよいかを関係者全員で決めるための図面です。

この記事では、家具図面の承認図で何を決めるのかと、設計者・施工会社から戻ってくる赤字（チェックバック）を取りこぼさずに製作までつなぐ進め方をまとめます。家具図面の種類や描く内容の全体は家具図面の作成（製作図・施工図）のページで解説しています。

承認図から製作までの流れ

造り付けの家具は、おおむね次の順番で図面が進みます。

公共工事でも、施工図や製作図は監督職員に提出して承諾を受けてから施工する流れになっています。民間の工事でも考え方は同じで、承認が出た図面が、製作の唯一のよりどころになります。

承認のあとで変えると、材料の手配や加工がやり直しになり、工期にも響きます。特に次の項目は、承認図の段階で決めきるようにします。

「同等品」「別途協議」と書いたまま承認を受けると、決めたつもりで何も決まっていない状態になります。品番が決まらない項目は、承認図の中で「未決」と分かるように残しておくのが安全です。

承認図を描いていると、設計図だけでは決められないことが必ず出てきます。そうした質問は、メールや電話だけで済ませず、図面の中に「確認事項」として書いて提出します。

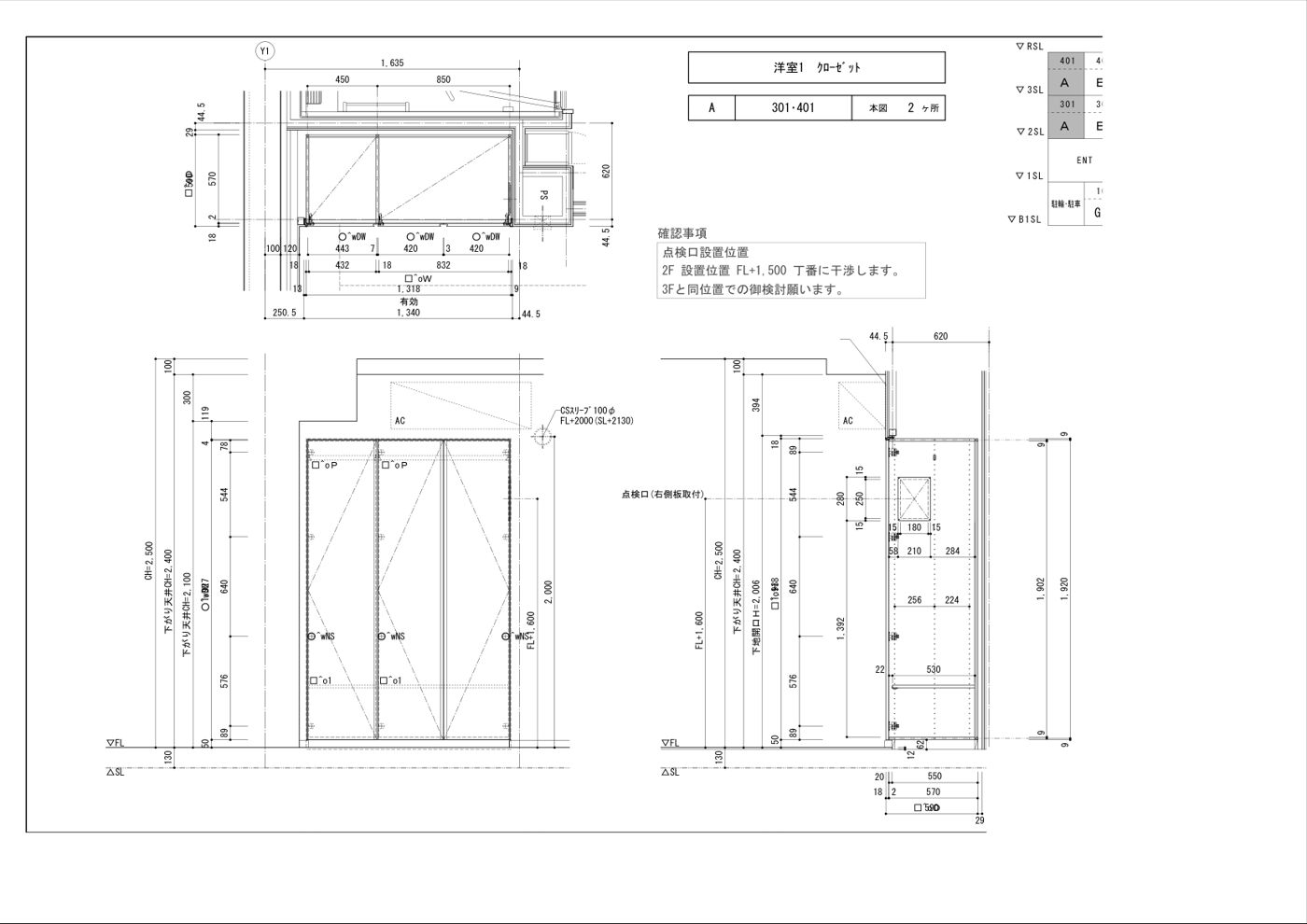

クローゼットの家具図面。平面図・正面図・側面図の横に「確認事項：点検口の設置位置が丁番に干渉します」と質問を書き込んでいる

上の図は、クローゼットの承認図の例です。設計図どおりの位置だと点検口が扉の丁番にぶつかることが分かったため、図面の中に「確認事項」として位置の検討をお願いしています。図面に書いておけば、誰が見ても、何を決めてほしいのかが分かり、回答もそのまま図面に反映できます。

私達の現場でも、承認図のやり取りが2回、3回と続くことは珍しくありません。回数が増えるほど、どの指摘をどこまで反映したのかがあいまいになりがちです。次の4つを習慣にすると、取りこぼしが減ります。

家具は建具や造作と取り合うことが多く、扉の勝手や枠の寸法が変わると家具も直すことになります。建具図面・造作図面と同じタイミングで同じ版を確認しておくと、食い違いを防げます。

どれも、「決まったことを図面に書く」「決まっていないことを図面で見えるようにする」ことで防げる失敗です。

建具との取合いは建具図面、壁や天井まわりの納まりは造作図面のページもあわせてご覧ください。承認図・製作図を含む家具図面の作成は、こちらからご相談ください。
